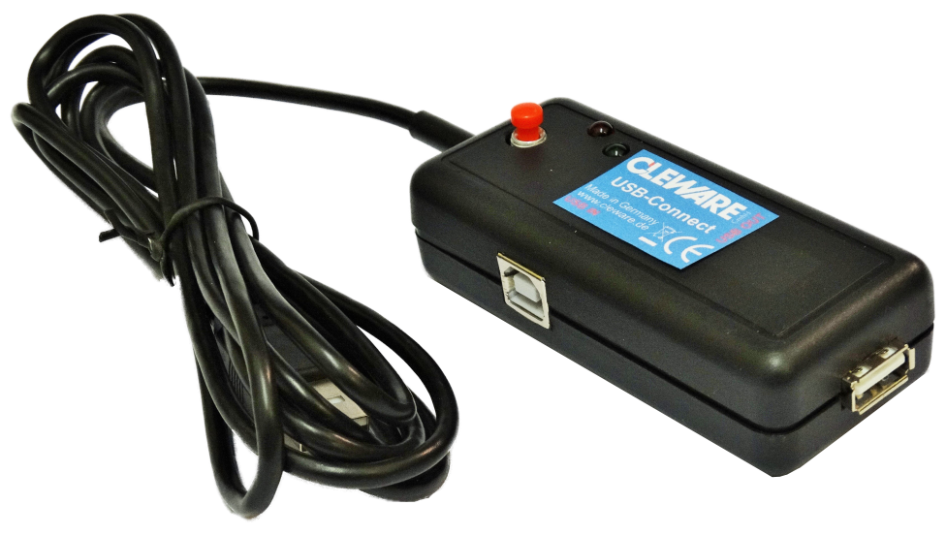

Abbildung USB Connect S

• PC-gesteuerter Schalter zum Verbinden von USB-Anschlüssen
• USB-Anschluß mit ca. 2,0 m USB-Anschlußkabel
• Verbindet und trennt Spannung und Daten zeitlich getrennt
• wie von Hand eingesteckt - ideal für USB Dauertests
• Durchgeleitete USB-Verbindung ist elektrisch vom USB-Connect isoliert
• Programmschnittstelle zur einfachen Integration in eigene Applikationen
• Die Steuersoftware ClewareControl zum zeitgesteuerten Schalten, USBswitch mit einer graphischen Oberfläche und USBswitchCMD zum Schalten per Kommandoaufruf liegt zum download bereit
• funktioniert ohne spezielle Treiber unter Windows®- Betriebssystemen mit USB-Unterstützung. (® Microsoft Windows ist eine eingetragene Marke der Microsoft Corporation.)
• Auch unter verschiedenen Versionen von Linux verwendbar.
• RoHS, CE & EN60950 konform/ IP30
• Betrieb nur in Innenräumen
• Jeder Schalter besitzt eine einmalige Seriennummer, deshalb sind mehrere Schalter an einem PC möglich
• 4 Jahre Garantie
• Made in Germany
• erhältlich in folgenden Variationen:
  • USB Connect -> Kabellänge ca. 2,0m
  • USB Connect L -> Kabellänge ca. 3,7m
  • USB Connect S -> mit Taster für zusätzliche manuelle Steuerung
  • USB Connect S L -> mit Taster für zusätzliche manuelle Steuerung und Kabellänge ca. 3,7m
  • USB Connect M -> Steuerung nur manuell über den eingebauten Taster möglich

Beschreibung

Unser USB-Connect wurde für drei Einsatzzwecke konzipiert. Das erste Einsatzgebiet ist das Dauertest von USB-Geräten in der Industrie. Da sich die Verbinden und das Trennen wie beim Einstecken des USB-Steckers per Hand verhält, d.h. es wird erst die Spannung angelegt und einige Millisekunden später werden die Datenleitungen durchgeschaltet, kann es für den Dauertest "Gerät rein, Gerät raus, etc" eingesetzt werden. Die Schaltkommandos werden hierzu an den USB-Connect geschickt.

Wenn USB-Geräte sich so sehr aufgehängt haben, daß sie eigentlich nur noch durch Aus- und Wiedereinstecken zum Leben zu erwecken sind, kann der USB-Connect den manuellen Eingriff ersetzen. Gibt es ein Problem mit dem Gerät, kann es per Kommando physikalisch reanimiert werden.

Ein weiteres Einsatzgebiet sind hochwertige Kameras mit USB-Anschluß. Leider ist es häufig so, daß die Kameras nach dem Einstecken in die USB-Steckdose nicht mehr bedienbar sind. Schaltet man den USB-Connect in die USB-Zuleitung, kann auf Kommando die Kamera verbunden und z.B. die Bilddateien auf dem Monitor betrachtet werden. Danach ein Klick auf dem PC und die Kamera ist wieder aktiv und kann verwendet werden.

Der Schalter im schwarzen Kunststoffgehäuse ist ca. 40 x 90 x 23 mm groß. Links und rechts im Gehäuse sind eine USB A-Buchse und eine USB B-Buchse untergebracht, durch die das zu unterbrechende USB-Gerät angeschlossen wird (Die Anschluss-Buchsen können mit Hilfe eines Adapters auch umgekehrt verwendet werden). Auf dem Gehäusedeckel befinden sich jeweils eine rote und eine grüne LED. Die beiden LEDs signalisieren der Zustand des USB-Connects.

Der durchgeleitete USB-Kanal ist elektrisch vollständig vom USB-Connect getrennt. Beim Schalten werden alle 4 Signale des Connect verbunden, erst die Datenleitung D+/D- und ca. 20 ms später dann Masse und +5V. Beim Verbinden wird dann zuerst die Spannung angelegt, danach dann die Signale. Die Verzögerung ist bis ca. 100 ms ab Werk konfigurierbar. Der Schalter darf nur in Innenräumen betrieben werden und ist vor Feuchtkeit zu schützen. Der zulässige Temperaturbereich für den Betrieb des Gerätes liegt zwischen 10° und 80° Celsius.

An einen PC können mittels USB-Hubs gleichzeitig ca. 32 Schalter angeschlossen werden. Bei Anschluß anderer USB-Geräte verringert sich die Anzahl entsprechend. Die verwendeten Hubs benötigen eine eigene Stromversorgung.

Zu dem Schalter gehört die PC-Software ClewareControl zur Steuerung mittels Schaltpunkten, sowie USBswitch mit einer graphischen Oberfläche und USBswitchCMD zum Schalten per Kommandoaufruf. Die Software läuft unter den gängigsten Windows®- Betriebssystemen mit USB-Unterstützung. (® Microsoft Windows ist eine eingetragene Marke der Microsoft Corporation.) Für Linux steht ein Programminterface und eine einfache Beispielapplikation zur Verfügung.

Eine Besonderheit ist die Tatsache, daß keine Treiber für den Schalter installiert werden müssen. Die vorhandenen USB-Treiber sind ausreichend. Dadurch bleibt die Systemstabilität erhalten.

Zum Lieferumfang gehört weiterhin eine Schnittstelle (API), mittels derer die Schalter von anderen Kundenprogrammen angesteuert werden können. Die Schnittstelle besteht aus eine Reihe sehr einfacher Funktionen zum Schalten und Lesen der Schalter. Die komplexe Ansteuerung der USB-Schnittstelle wird vollständig innerhalb der API behandelt.

Schaubild

Bitte unbedingt beachten:
PC-Programme können fehlerhaft sein oder durch dritte Programme beeinflußt werden. Schalten Sie mit dem USB-Connect niemals Geräte, die bei unerwartetem Schalten zu Schäden führen können! Der Einsatz des Schalters ist strengstens untersagt, wenn bei einem Versagen des Sensors Menschen zu Schaden kommen können.
