USB-Multiplexer 1x8
Kurzbeschreibung
  • Technische Daten:
  • PC gesteuerter Multiplexer zum Verbinden unterschiedlicher USB Geräte
  • Wechselt Spannung und Daten zeitlich versetzt, wie von Hand eingesteckt
  • Schaltet USB Lasten bis 1 A
  • Durchgeleitete USB-Verbindung ist von der Steuerung galvanisch isoliert
  • Alugehäuse 172mm x 105mm x 42mm
  • Programmschnittstelle zur einfachen Integration in eigene Applikationen
    z.B. für die Einbindung in LabView
  • Die Steuersoftware ClewareControl zum zeitgesteuerten Schalten, USBswitch mit einer graphischen Oberfläche und USBswitchCMD zum Schalten per Kommandoaufruf liegt im Internet bereit
  • Funktioniert ohne spezielle Treiber unter Windows® x86/x64 Betriebssystemen. (® Microsoft Windows ist eine eingetragene Marke der Microsoft Corporation.)
  • RoHS, CE & EN60950 konform/ Ip30
  • Betrieb nur in Innenräumen
  • Mehrere Geräte sind an einem PC über die Seriennummer steuerbar
  • 4 Jahre Garantie
  • Made in Germany
  • Beigefügtes Zubehör:
    1 USB Verbindungskabel A -> A
    1 USB Verbindungskabel A -> B zur Steuerung

Beschreibung

Der USB-Multiplexer 1x8 kann einen USB-Kanal zu acht USB-Buchsen umschalten oder die Verbindung zu allen unterbrechen. Da das Gerät rein mechanisch mit Relais realisiert wurde, ist die Richtung der Kanäle nicht festgelegt. Es kann also ein USB-Host (z.B. PC) 8 verschiedenen Clients (z.B. USB-Sticks) anwählen. Auch der umgekehrte Weg ist möglich mit einem Client (z.B. USB-Tastatur), der zwischen 8 USB-Hosts (z.B. PCs) umgeschaltet werden kann. Die Umschaltung kann per USB-Kommando erfolgen oder in der S-Variante auch manuell per Tastendruck.

Die Kanäle sind alle mit USB 2.0 A Buchsen ausgerüstet. Die Verbindung zum USB-Host wird mit einem USB-Kabel mit zwei A-Steckern hergestellt. An der gewünschten Client-Seite kann natürlich auch ein USB-Hub eingesteckt werden, um mehrere USB Clients, z.B. Maus und Tastatur, gemeinsam zu verschiedenen PCs umzuschalten.

Der interne Umschaltprozess zwischen den USB-Kanälen wurde so realisiert, dass die Stromversorgung zeitlich versetzt zu den Datenleitungen geschaltet wird. Damit ist das zeitliche Verhalten dem mechanischen Einstecken des USB-Steckers nachgebildet. Aus diesem Grund eignet sich der Multiplexer ideal als Testgerät für USB-Anwendungen. Auf Wunsch können die Verzögerungszeiten auch angepaßt werden.

Die Steuerung kann entweder durch unsere Windows-Programme (graphisch und Batch) oder durch Integration unserer DLL in Ihre Programme erfolgen. Für die Anbindung an Linux steht Quellcode zur Verfügung.

Bitte unbedingt beachten:
Der Einsatz des Schalters ist strengstens untersagt, wenn bei einem Versagen des Sensors Menschen zu Schaden kommen können.

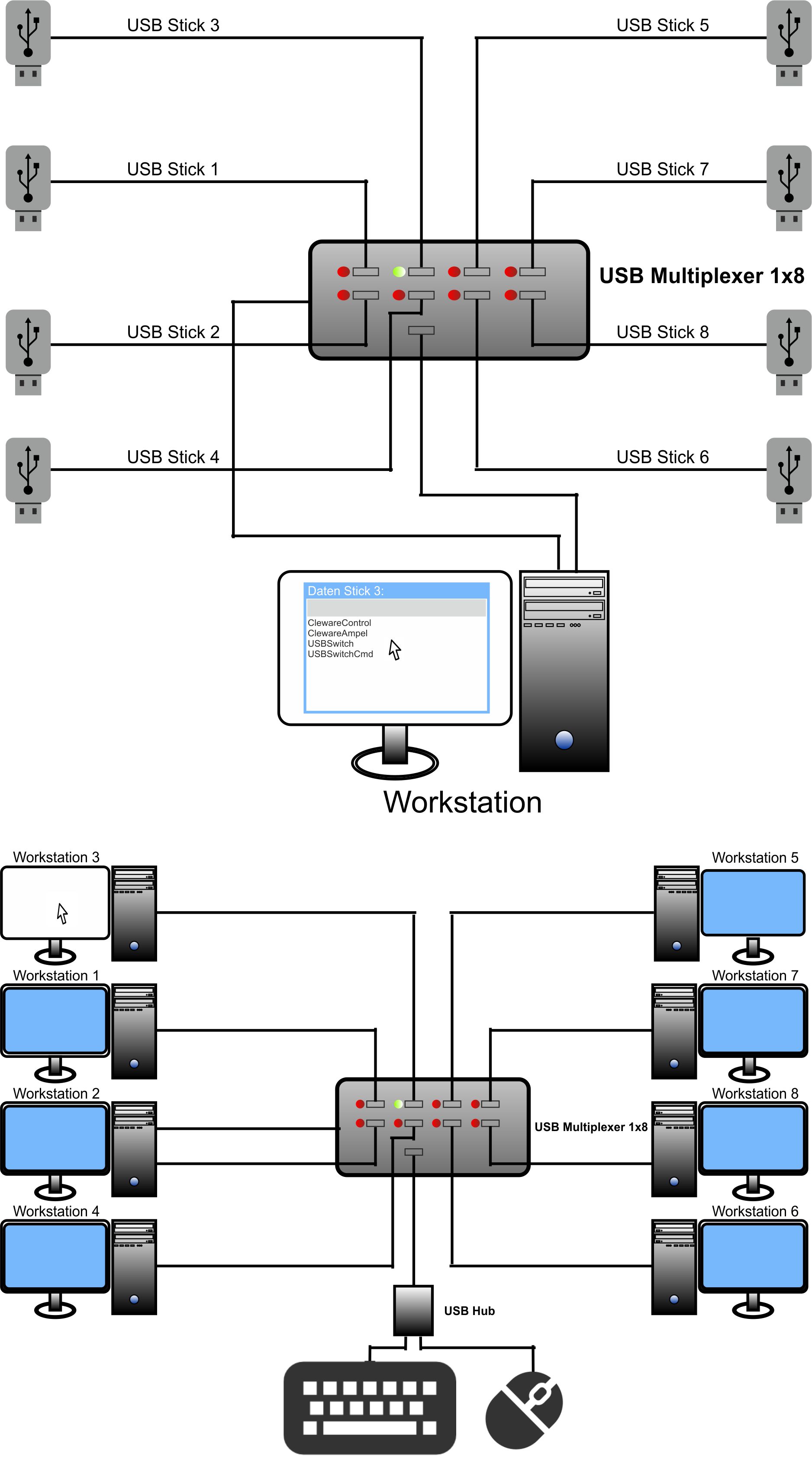

Schaubild:
